微型顶管机岩石机系列

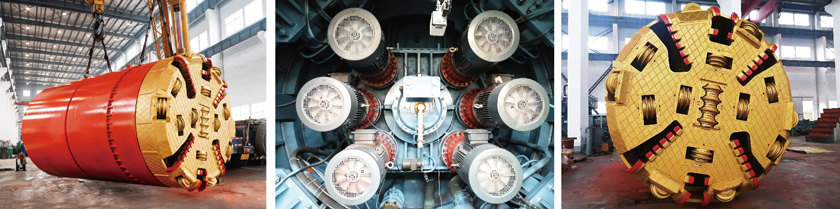

岩石顶管掘进机采用重型机械传动结构设计，传动力矩大，维修人员可进入泥水仓，可以进行二次破碎，能更换刀具，传动力矩大，能在硬土层、沙土层、砾石层、岩石层中间进行掘进。能设计生产Φ1000- Φ3500mm范围内的各种规格的岩石顶管掘进机。

型号：YSD

全断面土压力显示系统；

刀盘面板与主轴中心两路各自独立的注高压水系统；

顶管机后方配有主推装置和防偏转装置；

采用触摸屏、PLC、变频器等先进的仪表和控制系统；

触摸屏显示、记录的数据可以连接到用户办公室的监控器上。

型号	外形尺寸 φD×L (mm)	动力 (KW×Set)	扭矩 (KN.m)	回转数 (r/min)	纠偏油缸 (T×Set)	机内配管 (mm)
YSD800	1020X4000	2x11	56	0-3.75	48X4	100
YSD1000	1220x4000	3x15	134.2	0-2.6	48x4	100
YSD1200	1460x4500	2x30	152	0-2.34	80x4	100
YSD1350	1640x4600	2x30	238	0-1.8	80x4	100
YSD1500	1820x4800	2x37	275	0-2	80x4	100
YSD1650	2000x5000	2x37	275	0-2	80x4	100
YSD1800	2180x5200	4x30	406.8	0-1.56	80x8	150
YSD2000	2420x5200	4x30	406.8	0-1.56	80x8	150
YSD2200	2660x5400	4x37	647	0-1.75	100x8	150
YSD2400	2900x5400	4x37	647	0-1.75	100x8	150
YSD2600	3140x5500	6x30	813.6	0-1.56	120x8	150
YSD2800	3350x5700	6x30	813.6	0-1.56	200x8	150
YSD3000	3600x5700	6x37	1320	0-1.27	120x8	150
